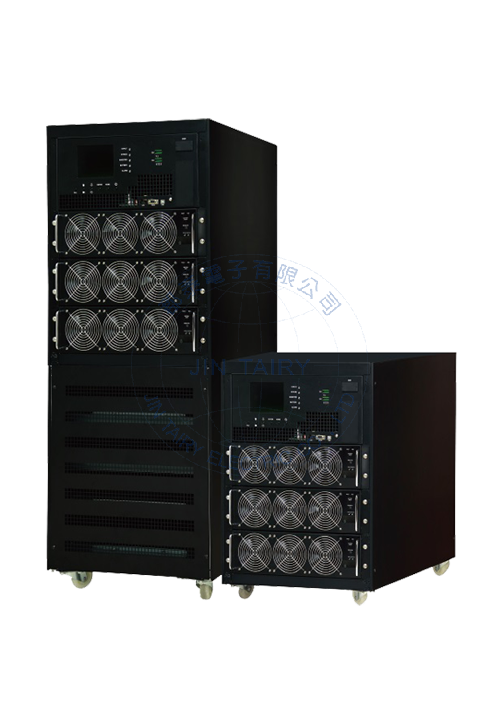

N+X模組式精巧型UPS系統
EP系列

【N+X熱冗援設計】

額定容量:20KVA~90KVA


適用範圍

  • 電腦中心
  • 電腦機房
  • 安全監控主機
  • 控制中心
  • 高穩定電源保護設備/環境
  • 型號 UPS FT-EP12U UPS FT-EP15U
    單一電力模組輸出容量(W) 20K或30K
    整機效率 94.5%,在線式雙轉換設計
    輸入 電壓 415/240V or 400/230V or 380/220V (三相四線), 另可依需求特別設計
    電壓範圍 208V~478V @ <70% 負載 ; 305V~478V @ 100% 負載
    頻率 50Hz or 60Hz (自動偵測)
    頻率範圍 40Hz~70Hz
    功因改善 ≧0.99
    諧波失真(THDi) ≦3%
    輸出 額定電壓 415/240V or 400/230V or 380/220V (三相四線), 另可依需求特別設計
    額定頻率 50Hz or 60Hz
    穩定度 額定電壓 ± 1%;額定頻率 ± 0.1Hz
    波形 純正弦波
    波峰比 3 : 1
    功率因數 1
    諧波失真(THDv) ≦2% @線性負載 ; ≦4% @非線性負載
    轉換時間 零轉換
    電池
    類型 鉛酸免加水免保養密閉式
    電池組 工作電壓為240+240VDC
    放電時間 依客戶需求配置電池組,以符合放電時間
    充電方式 微電腦控制智慧型充電,延長電池使用壽命
    保護 具電池過度充放電、電池過熱及電池短路保護
    操作提示
    LED燈號 具市電正常、旁路供電、UPS運作、電池供應及UPS故障燈號
    LCD面板 具UPS狀態及操作指示,包含輸入/輸出 : 電壓/電流/頻率/實際功率/視在功率/功率因數、負載:容量/百分比、 電池:電壓/電流/容量及UPS故障顯示紀錄(至多500筆)
    警報聲響 電池放電 : 每兩秒一響 ; 電池低電位 : 每半秒一響 ; 輸出超載 : 每一秒一響 ; UPS異常 : 長鳴
    顯示面板 5.7吋LCD顯示面板,可更輕易且快速的操作UPS。
    面板監控 LCD面板可依照使用者設定記錄異常電壓/頻率以及負載警告範圍。
    通訊介面
    標配 RS-232/ USB /智慧型卡槽
    選配 智慧型卡槽內可安裝:RS-232/USB/SNMP/AS-400/ModBus等
    機器功能
    模組化 採用模組化設計,以達到快速檢測及方便更換之目的
    共用電池組 電池組共用設計,可保證電池平均充電
    密碼維護管理 為避免非維護管理人員操作,LCD面板可自行設定密碼。當修改系統或UPS開啟時,需登入正確密碼方可操作
    N+X熱冗援 熱冗援並聯功能,具備未來性擴充能力,系統正常運作時,每單一電力模組會自動均流輸出給後端負載 ; 當任意一電力 模組發生故障時,其餘正常模組將自動銜接供應全部負載,設備電力保護能力提升至最高點
    警告顯示 具備蜂鳴器聲響及面板顯示雙重提示
    過載能力 101%~110% 供應一小時; 111%~125% 供應十分鐘 ; 126%~150%供應一分鐘 ; >151%提供200ms後切換至旁路。 待超載狀況消失後,系統將自動切回逆變供電模式。
    保護電路 具輸出短路、UPS漏電、輸入雷擊突波保護、過溫保護及超載保護
    ECO模式 提供ECO省電模式,將效能提高至98%,已達到節能省電之目的
    其它功能 具無中斷手動維修旁路功能。無需中斷後端負載
    Web/SNMP管理介面 可加裝SNMP網路管理卡,遠端管理UPS
    監控軟體 支援Win 2000/XP/Vista/7/8/10、Win Server 2003/2008/2012/2016、Linux、Unix及Mac等系統
    安規認證 具經濟部標準檢驗局商品驗證登錄證書(BSMI)、CNS14843-1(93年版)及CNS14757-2(99年版)
    噪音 (距離一公尺內) ≦70dBA
    使用環境 : 溫度/濕度 0℃~40℃;0%~95%(不凝結)
    尺寸,長 x 寬 x 高 (mm) 1000 x 515 x 1285 1000 x 515 x 1420

    *本產品如有變更,將另附規格確認書。
    *預了解詳細資訊,歡迎來電洽詢專員。
